Высокоскоростные проточные центрифуги

Проточная центрифуга, также называемая трубчатым сепаратором, представляет собой оборудование для тонкого разделения, подходящее для суспензий с низкой концентрацией, мелких частиц и разделения твердой и жидкой фаз с небольшой разницей в плотности или разделения «жидкость-жидкость-твердое вещество».
Запросить по почте
СКАЧАТЬ БРОШЮРУ О ПРОДУКТЕ
Описание продукта
Технические паратмеры

  • Проточная центрифуга, также называемая трубчатым сепаратором, представляет собой оборудование для тонкого разделения, подходящее для суспензий с низкой концентрацией, мелких частиц и разделения твердой и жидкой фаз с небольшой разницей в плотности или разделения «жидкость-жидкость-твердое вещество». Это незаменимое оборудование для фармацевтической, пищевой, химической, биологической продукции, ферментационного бульона, напитков, продуктов крови и других отраслей промышленности. Его принцип работы заключается в том, что материалы с разным удельным весом подвергаются воздействию разных центробежных сил при вращении на высокой скорости, чтобы достичь цели разделения.


    Технические параметры на GN проточную центрифугу

    МодельGNGQ076GNGQ105GNGF105GNGF105GGNGQ142G
    G-сила, G 17000 15000 15760
    Диаметр барабана,мм 76 105 142
    Длина барабана, мм 430 740 820
    Объем барабана, Л 2 6 10
    Скорость вращения, Об/мин. 20000 16000 14000
    Пропускная способность воды, м3/ч 0.6 1.2 1.5
    Мощность, кВт. 1.5 3 3
    Вес, кг. 180 500 900
    Габариты, мм 650x380x1150 800x450x1620 780x460x1640 910x620x1770
    Примечание. Приведенная выше информация предназначена только для справки, буква «G» в конце номера модели означает квадратную рамку.

    Классификация проточных центрифуг

    202107261
    GNGQ Проточная центрифуга
    (жидкость – твердая фаза)    		 20210726
    GNGF Проточная центрифуга
    (жидкость -жидкость– твердая фаза)
    GN-Компания GN
    G-Проточный тип Q-тип очищения    		 GN-Компания GN
    G-Проточный тип F-тип разделения
    Тип GQ в основном используется для различных трудноразделимых суспензий в разделительной промышленности и особенно подходит для разделения двухфазного разделения твердой и жидкой фаз с низкой концентрацией, мелкими частицами и небольшой разницей в удельной массе Тип GF в основном используется для различных трудноразделимых суспензий в сепарационной промышленности и особенно подходит для разделения жидкость-жидкость с небольшой разницей удельного веса и трехфазного разделения жидкость-жидкость-твердое с небольшим количеством примесей.
    GNGQ Рабочий принцип GNGF Рабочий принцип

    1.Центрифуга вращается с высокой скоростью для достижения подходящей рабочей скорости (скорость можно регулировать с помощью панели управления), а смешанная суспензия непрерывно подается снизу, и суспензия расслаивается под действием центробежной силы;

    2. Плотность жидкости в суспензии относительно мала, и она постепенно поднимается по спирали снизу вверх, а затем непрерывно вытекает из выпускного отверстия для прозрачной жидкости в верхней части ротора;

    3. Твердая фаза относительно тяжелее и осядет внутри чаши. После сбора твердого вещества выключите центрифугу и вручную снимите ротор для очистки от шлака;

    4.После очистки шлака необходимо сбросить роторную установку, а затем запустить следующий процесс разделения.

    1.Центрифуга вращается с высокой скоростью для достижения подходящей рабочей скорости (скорость можно регулировать на панели управления), а смешанная суспензия непрерывно подается снизу, и суспензия расслаивается под действием центробежной силы;

    2.Две жидкости в суспензии имеют разную плотность и несовместимы друг с другом. Жидкая фаза по спирали постепенно поднимается снизу вверх к верхней части ротора. Жидкая фаза с меньшей плотностью выводится из выхода для легкой жидкости, а жидкая фаза с большей плотностью выводится из выхода для тяжелой жидкости;

    3.Плотность твердой фазы самая большая, и она осядет внутри чаши. После сбора твердых частиц выключите центрифугу и вручную снимите ротор для очистки от шлака;

    4. После очистки шлака необходимо переустановить ротор, а затем запустить следующий процесс разделения.

    Преимущества GN проточных центрифуг

    67

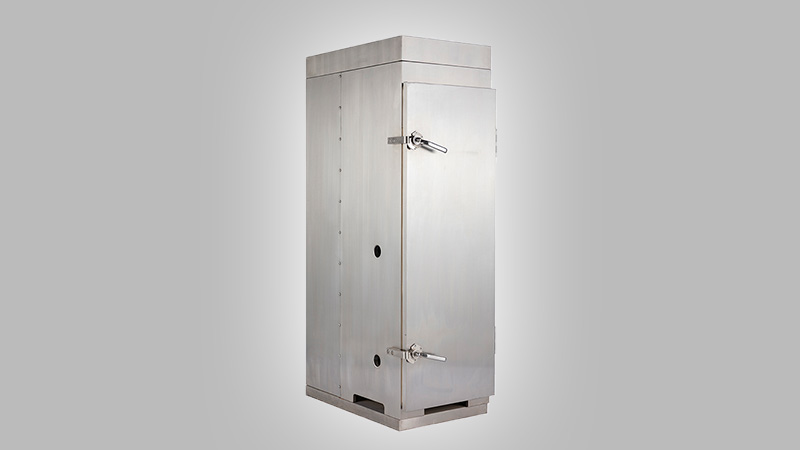

    • Форма корпуса бывает квадратной и круглой формы.
    • Для поверхности корпуса используется нержавеющая сталь 304.
    • Нержавеющая сталь 316L для деталей, контактирующих с подвеской.
    • Корпус корпуса с открывающейся дверью удобен для разборки и сборки чаши, снижает трудоемкость и не влияет на эффект разделения.
    • Дополнительный шкаф управления ЧРП, запуск от инвертора, регулируемая скорость, снижение пускового тока и степени повреждения компонентов трансмиссии и изнашиваемых деталей, а также увеличение срока службы оборудования и двигателя.
    • Шкаф управления дополнительно оснащен PLC и сенсорным экраном для отображения скорости и температуры.
    • В зависимости от области применения доступны взрывозащищенный тип и тип охлаждения с охлаждающим змеевиком.
    • Имеется мобильная интегрированная база.

    Подающий насос для проточных центрифуг

    8

    МодельGNRB-10
    Скорость, об/мин. 200~700
    Подача, л/мин. 4~10
    Давление, кг. 1.5
    Мощность, В. 220
    Диаметр трубы и выхода, мм Φ10x16.5
    Вес, кг. 12
    Габариты, мм 460x200x210

    Перистальтический насос используется для перекачки жидкости по перистальтическому резиновому шлангу, создаваемому вращающимся роликом. Перекачиваемая жидкость течет только по резиновому шлангу, не соприкасается с другими частями насоса и не имеет мертвого угла при очистке, чтобы избежать возможного загрязнения. Материал шланга тщательно отобран и изготовлен из нетоксичного силиконового каучука или полихлороенового материала, который соответствует гигиеническим стандартам в биохимической и медицинской областях. Этот тип насоса имеет новый дизайн, простую конструкцию, бесступенчатое изменение скорости для регулировки потока, подходит для работы во влажной среде, прост в эксплуатации, легко чистится и дезинфицируется. Перистальтический насос широко используется в больницах, биохимии и других отраслях промышленности для перекачивания крови и других жидкостей. Он также может быть использован для транспортировки жидкостей в других отраслях промышленности. Подходит для использования в качестве питающего насоса для высокоскоростных трубчатых центрифуг.
